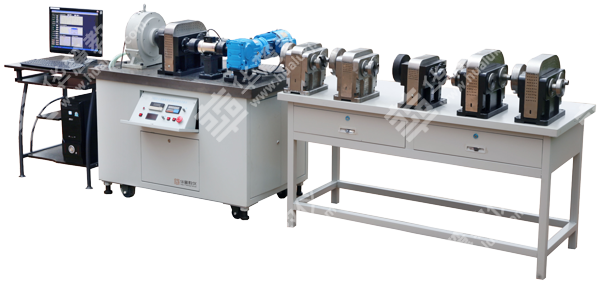

齒輪傳動強度設計是《機械設計》課程中重要的章節(jié)之一，國內外一直都沒有針對齒輪傳動彎曲強度和接觸強度進行綜合測試分析的實驗裝置，齒輪傳動強度綜合設計實驗臺的開發(fā)填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。

實驗項目內容：
1、實驗臺機械傳動鏈與部件結構的工作原理的了解、觀摩與分析，拆裝實驗。
2、實驗臺電氣信號控制與傳輸鏈的了解、觀摩及工作原理的分析。
3、操作實驗：
（1）直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設
計計算；
（2）直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測 試與比較分析
（3）相同轉速下不同載荷與等載荷情況下的應力測試與比較分 析；
（4）不同轉速相等載荷時應力測試與比較分析；
（5）齒輪傳動鏈測繪及受力分析。

主要技術特點：
1．采用接觸面無損傷的等效測試法解決測量齒面接觸應力的難題，用應變測試法測試齒根彎曲應力，填補了國內外空白。
2．輪齒的彎曲應變和接觸應變的信號采用無衰減旋轉器，使應變信號的采集真實、穩(wěn)定、可靠。
3．該實驗臺配備專用綜合分析軟件，學生可在軟件的指導下自主進行齒輪傳動強度綜合設計，并根據設計參數組裝齒輪傳動。 專用軟件可自動進行數據處理和保存，繪制實驗曲線并具有打印功能。

主要配置及技術參數:
◎ 電機：電壓：380V功率：0.75 kW轉速：1450 r/min。
◎磁粉制動器：額定轉矩：200 Nm。
◎扭矩傳感器：測量范圍：-100~100Nm。
◎角位移傳感器：脈沖數：3000 cpr。
◎工作臺尺寸：1180×730×1066㎜。
